突然發現我已經好一段時間沒有發過文章了，著實是這幾個月發生太多事情，也太忙，連原本前陣子在玩的LINE都沒時間寫上去，現在又接者新東西來，所以積欠的就讓我慢慢補上囉。

最近公司開始要玩起影像相關的，而影像相關的就不得不提當前最紅的OpenCV，相信我，你去書店找過一輪你就會發現，大部分跟影像相關的都會扯到這個OpenSource，不過就如同每個新玩具一樣，都會遇到一個共同的痛點，那就是環境設置。

所以，第一篇我想先介紹一下環境配置，接下來在開始慢慢深入這個軟體，其中包含會拿這玩意做一些影像處理、AI相關，更或者會開始玩一些壓縮之類的。

如果你喜歡的話，就請繼續持續關注囉，那麼，我們開始吧。

[Step1. 軟體下載]

OpenCV401 : https://sourceforge.net/projects/opencvlibrary/files/4.0.1/opencv-4.0.1-vc14_vc15.exe/download

工欲善其事，必先利其器，所以我們就先到官方網站上下載OpenCV，而你在官網上應該會看到很多不同版本，但我還是建議你先拿舊的來使用，因為畢竟新東西總是需要一堆白老鼠去嘗試才能趨近於穩定，而舊的就沒這個困擾。

下載好後，還是建議各位觀眾跟者我操作，畢竟設環境這玩意，如果不是安裝包的話，很容易東漏漏西漏漏，最後再跑來問說該怎麼辦。

那個時候其實我也不知道該怎麼救你各位，我也只能盲猜瞎猜，所以為了避免這尷尬的狀況，所以最保險的情況還是照做吧。(之後所有的路徑你們都可以直接複製貼上)

直接安裝在C曹

安裝 Opencv-4.0.1-cv14_cv15，會產生opencv這個資料夾，所以請不要自作主張新增這個資料夾，因為這會讓你之後的目錄多一層opencv\opencv\....。

[Step2. 文件說明]

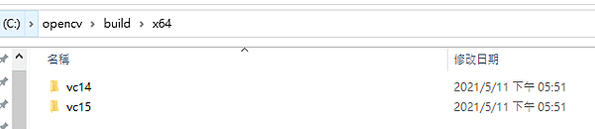

我們路徑會是一樣的，所以你可以直接去找，OpenCV只有x64而已，而裡面的vc14 & vc15就是我們要的，如果你是2015，那接下來只要有vcxx的地方，就使用vc14，如果你是2017 & 2019，則使用vc15。

2017我實測過是沒有問題，2019原則上應該也不會有，大家可以試試看，不然就是等我老大安裝，然後等他回報XD。

[Step3. 建置環境]

這裡我建議要很認真看，真的要很認真，最好一個步驟都不要漏掉，因為通常設置不成功，有9成都是因為這邊出錯，而這是一次性的工作，設置好之後這台電腦就不用再設置了。

對左下角的開始按右鍵→打開管理員模式的powershell。

輸入下面的指令

[System.Environment]::SetEnvironmentVariable("PATH", $Env:Path + ";C:\opencv\build\x64\vc15\bin", "Machine")

2.
[environment]::GetEnvironmentVariable("PATH", "Machine")

第一條是設置環境變數，第二條是確認是否有成功，接下來你會在圖片上看到3那邊有設置好的環境變數。

   注意:
   1.如果這個地方沒有做好，之後在include .lib的會錯誤。
   2.如果你有打開VS，請關閉，如果已經先打開，這裡做完請全部關閉在啟動。
   3.終端機要用管理權限打開，不然指令會沒有作用。

接下來你要打開你的Visual Studio 2017(2019)，然後創一個新專案，然後選擇console的就好，我們盡量把事情簡單化，之後再慢慢加。
專案名稱可以隨便打(cvTest)，然後打開檢視→屬性管理員(View->Property Manager)

看到了後，我們對者Debug|X64按下右鍵，Add New Project Projecty Sheet->名稱打: opencv401d.props (這裡不要亂改)

好了之後點他兩下會彈出一個視窗

加入 include 路徑和 lib 路徑
include目錄的最前面加上 C:\opencv\build\include;
函式庫目錄最前面加上 C:\opencv\build\x64\vc15\lib;
(他原本是有東西的，原本的東西要留著中間用分號隔開)

加入 lib 檔案
這邊點那個小三角，在按編輯

然後輸入 opencv_world401d.lib

這邊補充說明一下 opencv_world401d.lib 中的 401 是 opencv 的版本 4.0.1版本，如果下載的是別的版本，記得要自己修正。

[Step4. 程式測試]

接下來我們寫點程式吧 !



#include
#include

using namespace cv;

int main()
{
	/* 畫布 */
	Mat img(270, 720, CV_8UC3, Scalar(56, 50, 38));
	/* 直線 */
	line(img, Point(20, 40), Point(120, 140), Scalar(255, 0, 0), 3);
	/* 實心方塊 */
	rectangle(img, Point(150, 40), Point(250, 140), Scalar(0, 0, 255), -1);
	/* 實心圓 */
	circle(img, Point(330, 90), 50, Scalar(0, 255, 0), -1);
	/* 空心橢圓 */
	ellipse(img, Point(460, 90), Size(60, 40), 45, 0, 360, Scalar(255, 255, 0), 2);
	/* 不規則圖形 */
	Point points[1][5];
	int x = 40, y = 540;
	points[0][0] = Point(0 + y, 50 + x);
	points[0][1] = Point(40 + y, 0 + x);
	points[0][2] = Point(110 + y, 35 + x);
	points[0][3] = Point(74 + y, 76 + x);
	points[0][4] = Point(28 + y, 96 + x);
	const Point * ppt[1] = { points[0] };
	int npt[] = { 5 };
	polylines(img, ppt, npt, 1, 1, Scalar(0, 255, 255), 3);
	/* 繪出文字 */
	putText(img, "Test Passed !!", Point(10, 230), 0, 3, Scalar(255, 170, 130), 3);
	/* 開啟畫布 */
	namedWindow("OpenCV Test By:Charlotte.HonG", WINDOW_AUTOSIZE);
	imshow("OpenCV Test By:Charlotte.HonG", img);
	waitKey(0);
	return 0;
}

接下來我們寫點程式吧 !

確認自己是不是在Debug + x64的環境!
